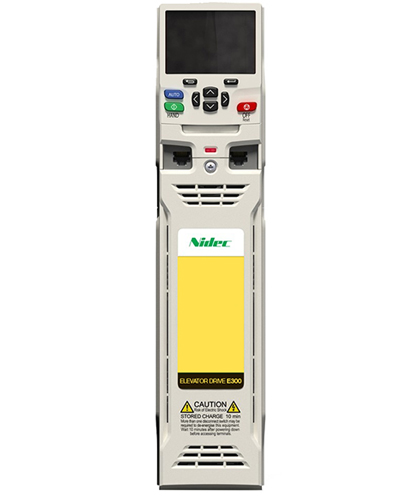

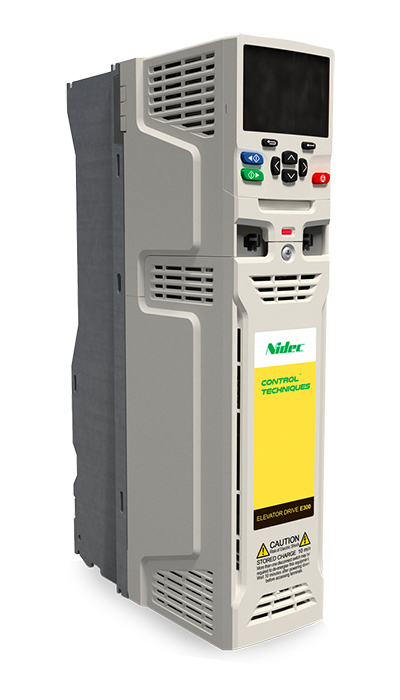

E300
Variador de Velocidad para Elevador
| Comunicaciones: |
Puerto de comunicaciones RS485 MODBUS RTU con palabra de comando integrada y guardián integrado |
| Seguridad: |
1 x terminal Safe Torque Off (STO)
Cumple con SIL3 / PLe |
| Teclado numérico: |
Teclado de ascensor dedicado suministrado de serie, que proporciona: |
|
- Estructura intuitiva del menú de la aplicación del ascensor.
- Fácil conexión de teclado con clic
- Menú fácil de usar y estructura de parámetros
- Montaje local y remoto
- Reloj en tiempo real
|
| Ranuras de opción: |
3 |
| Clonación de parámetros a través de: |
Herramientas de PC
Tarjeta electrónica
Tarjeta SD |
| Clasificación |
Pico de corriente (A) |
Frecuencia de conmutación (kHz) |
Voltaje de entrada (V)) |
| 200 V Drives |
18.6 ∼ 525 A |
8 (selección de 3 a 16 kHz @ 50% ED) |
Trifásico 200 - 240 VAC, 50-60 Hz ± 10% |
| 400 V Drives |
11 ∼ 543 A |
8 (selección de 3 a 16 kHz @ 50% ED) |
Trifásico 380 - 480 VAC, 50-60 Hz ± 10% |
| 575 V Drives |
5.5 ∼ 332.5 A |
8 (selección de 3 a 16 kHz @ 50% ED) |
Trifásico 500 - 575 VAC, 50-60 Hz ± 10% |
| 690 V Drives |
33.5 ∼ 311.5 A |
8 (selección de 3 a 16 kHz @ 50% ED) |
Trifásico 690 VAC, 50-60 Hz ± 10% |
E300
Características
- Rápida configuración y ajuste
- juste de parámetros simple e intuitivo a través de un brillante teclado LCD retroiluminado
- Configuración en lenguaje de ascensor familiar y unidades
- Estructura de menú fácil de usar para un acceso rápido y sencillo a los ajustes clave
- Menú de nivel superior; todas las funciones que necesita con frecuencia en un solo lugar
- No hay necesidad de desbalar para la prueba de fase del codificador, no es necesario girar el motor
- Óptimo confort de viaje
- Posicionamiento directo al suelo
- Operación de curva pico
- Rampa S de varios pasos de alta resolución para iniciar, correr, desacelerar y detener
- Bucle de corriente ultrarrápido para control de motor sin vibraciones
- Gestión avanzada del control de frenos, sin retroceso al arrancar sin necesidad de sensor de carga
- Operación silenciosa
- No se requieren contactores de motor, entrada de habilitación STO avanzada certificada por TÜV EN81-1 / 2
- Altas frecuencias de conmutación seleccionables hasta 16 kHz
- Ventilador de enfriamiento de velocidad variable
- Energía eficiente
- Modo de espera / activación en espera, apaga los circuitos no utilizados durante períodos prolongados de espera
- Fácil conexión a una gama de módulos regenerativos.
- Integración flexible
- Comunicaciones Modbus RTU
- Interfaz de E / S paralela
- +/- control de referencia analógico de 10V
- Control directo de comunicaciones RS485
- Montaje en azulejo para montaje de eje de perfil bajo
- Copia de seguridad de 24 Vcc
- Conexión simple de UPS con señal de dirección de carga.
- Transistor de frenado dinámico instalado en todos los accionamientos de serie.
- Robusto
- Gestión térmica activa para un funcionamiento sin interrupciones en condiciones extremas.
- Diseño avanzado del circuito de potencia utilizando la última tecnología IGBT
- Recubrimiento conformado para uso en ambientes hostiles.
- Construyendo en la posición líder en el mercado como el disco más robusto de la industria
- Detección de pérdida de fase en entrada y salida
- Registrador de datos de elevador mejorado
- Configurable por el usuario, por ejemplo, la referencia de velocidad, la retroalimentación de velocidad, la corriente y la secuencia de E / S se pueden registrar para cada viaje en cabina
- Se puede almacenar en caso de fallo del sistema.
- Disponible para visualización sin conexión para ayudar a los diagnósticos del sistema
