Weidmüller

Como reconocidos expertos, le brindan apoyo a sus clientes y socios en todo el mundo con productos, soluciones y servicios en el entorno industrial de energía, señales y datos. Al ser parte de sus industrias y mercados, conocen los retos tecnológicos del futuro, de modo que continuamente desarrollan soluciones innovadoras, sostenibles y útiles para dar respuesta a sus necesidades individuales. Juntos establecen estándares en Conectividad Industrial.

Card image cap

Clemas

Amplia gama de clemas con la mejor tecnología, cubre secciones transversales de 0,05 a 300 mm². Eso se suma a una oferta completa de productos para aplicación en áreas seguras o peligrosas.

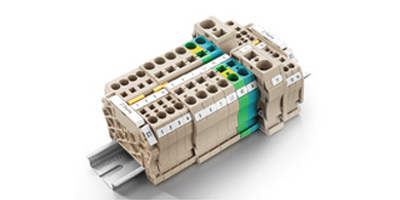

Serie Z

Conexión Muelle

Material WEMID
De 26-2 AWG
Certificación UL94 V0, CSA y Atex
Resistente a temperaturas de -60 a 130°C
Libre de halógenos

Código	1933700000	1933720000	1933740000	1608510000	1608540000	1608570000	1632050000

Modelo	ZDU 2.5 N	ZDU 2.5N / 3AN	ZDU 2.5N / 4AN	ZDU 2.5	ZDU 2.5 3AN	ZDU 2.5/4AN	ZDU 4
Calibre de cable	30-12 AWG	30-12 AWG	30-12 AWG	30-12 AWG	30-12 AWG	30-12 AWG	26-12 AWG
Tensión (V)	800	800	800	800	800	800	800
Corriente (A)	24	24	24	24	24	24	32

Código	1608620000	1746750000	1745230000	1745350000	1739620000	1706010000	1706060000

Modelo	ZDU 6	ZDU 10	ZDU 16	ZEI 16	ZDU35	ZDU 2.5/3AN	ZDU 2.5-2/4AN
Calibre de cable	22-8 AWG	16-6 AWG	14-4 AWG	14-4 AWG	12-2 AWG	26-12 AWG	26-12 AWG
Tensión (V)	800	1000	1000	500	800	800	800
Corriente (A)	41	57	76	76	125	24	24

Código	1674300000	1689990000	1782300000	1768000000	1790990000

Modelo	ZDK 2.5	ZDK 2.5 V	ZDLD 2.5-2 N	ZMAK 2.5	ZDK 2.5-2
Calibre de cable	30-12 AWG	30-12 AWG	26-12 AWG	26-12 AWG	30-12 AWG
Tensión (V)	500	500	500	400	800
Corriente (A)	20	20	20	24	24

Sin LED	1616400000	1616460000	Código	1831280000	8731720000	1779010000
Clema Portafusible			Clema Seccionadora
Modelo	ZSI 2.5	ZSI 2.5/2		ZTR 2.5	ZTR 2.5/3AN	ZTR 2.5-2
Calibre de cable	26-12 AWG	26-12 AWG		30-12 AWG	30-12 AWG	26-12 AWG
Tensión (V)	600	600		600	600	400
Corriente (A)	10	16		20	20	10
10-36 VUC c/LED	1616440000	1616470000
30-70 VUC c/LED	1616430000	1616480000
60-150 VUC c/LED	1616420000	1616490000
140-125 VUC c/LED	1616410000	1616500000
	(Utiliza fusibles G20 o G25)	(Utiliza fusibles GZ)

Código Beige	16519800000	1649300000
Distribución de potencial sistematizado/ sensores
Modelo	ZIA 1.5/3 L	ZVL 1.5
Calibre de cable	26-14 AWG	26-14 AWG
Tensión (V)	300	300
Corriente (A)	10	10
Código ZVL Azul
Código ZVL Café		1650370000
Código ZVL Tierra		1651970000

Accesorios disponibles
Color Azul
Color p/ clema de tierra
Tapa / Separador
Conexiones transversales ZQV

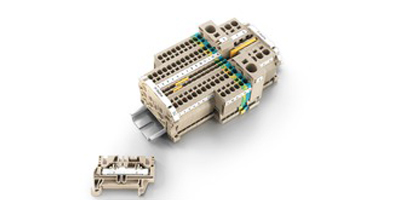

Serie P

Tecnología PushIn

Clemas conexón Push in

Conexón Push In

Material WEMID
De 26-4 AWG
Certificación UL94 V0, CSA y Atex
Resistente a temperaturas de -60 a 130°C
Libre de halógenos

Código	1896110000	1896140000	1896400000	1918770000	1899210000	1933950000

Modelo	PDU 2.5/4	PDU 6/10	PDU 16	PDK 2.5 /4	PDL 4/TR/DU	PRT 2.5/4
Calibre de cable	26-10 AWG	16-8 AWG	12-5 AWG	26-10 AWG	28-10 AWG	26-10 AWG
Tensión (V)	800	800	800	800	400	500
Corriente (A)	32	57	76	24	20	22

Clemas para terminales de OJILLO

Código	C9000676	C9001456	C90049166

Modelo	ST5	ST5 P	ST5 P1 V2
Calibre de cable	20-12 AWG	20-10 AWG	20-10 AWG
Tensión (V)	750	750	750
Corriente (A)	35	46	46

Accesorios disponibles
Color Azul
Color p/ clema de tierra
Tapa / Separador
Conexiones transversales ZQV

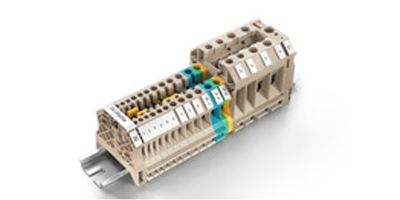

Serie W

Conexión Brida Tornillo

Clemas conexion brida-tornillo

Conexón brida-tornillo

Material WEMID
De 26 AWG - 250 kcmil
Certificación UL94 V0, CSA y Atex
Resistente a temperaturas de -60 a 130°C
Libre de halógenos

Código	1753280000	1023700000	1020000000	1020100000	1905060000	1020200000	1020300000

Modelo	WDU 1.5/R 3.5	WDU 2.5N	WDU 2.5	WDU 4	WDU 4/ZZ	WDU 6	WDU 10
Calibre de cable	26-16 AWG	26-12 AWG	26-12 AWG	26-10 AWG	30-10 AWG	22-8 AWG	18-6 AWG
Tensión (V)	400	500	800	800	800	800	1000
Corriente (A)	17.5	24	24	32	32	41	57

Código	1020400000	1020500000	1820840000	9512190000	1820550000	1024500000	1802780000

Modelo	WDU 16	WDU 35	WDU 50N	WDU 70N	WDU 95N/120N	WDU 120/150	WDU 240
Calibre de cable	18-4 AWG	12-1 AWG	10-1/0 AWG	6-3/0 AWG	4 AWG-250 kcmil	2 AWG-250 kcmil	2/0 AWG-500 MCM
Tensión (V)	1000	500	1000	1000	1000	1000	1000
Corriente (A)	76	125	150	192	269	309	415

Código	1753290000	1021500000	1041600000	104190000	1784180000	1615270000	1011000000

Modelo	WDK 1.5/R 3.5	WDK 2.5	WDK 2.5N	WDK 4N	DLD 2.5	MAK 2.5	WSI 6
Calibre de cable	26-16 AWG	30-12 AWG	30-12 AWG	26-10 AWG	22-12 AWG	26-12 AWG	20-8 AWG
Tensión (V)	400	400	800	800	250	500	500
Corriente (A)	16	24	24	32	24	24	6.3

Código		1014000000	1886580000	1880430000	9503350000	9528110000

Modelo	WSI 6 LD	WSI 6/2	WSI 4	WSI 4/2	KDKS 1EN/LD	KDKS 1PE/LD	WSI 25
Calibre de cable	20-8 AWG	20-8 AWG	22-12 AWG	22-10 AWG	26-12AWG	26-12 AWG	18-4 AWG
Tensión (V)	500	500	500	500	250	500	690
Corriente (A)	6.3	6.3	12	15	fusible 6.3/paso 32	fusible 6.3/paso 32	32

Con clavija STB	1934820000	-	1887210000

Modelo	WTL 6/1 EN	WTD 6/1 EN	WTL 6/4 FF
Calibre de cable	20-8 AWG	20-8 AWG	20-16 AWG
Tensión (V)	630	630	800
Corriente (A)	41	41	41
Sin clavija	1934810000	1934830000	-

Clema Seccionadora

Código Beige	1855610000

Modelo	WTR 2.5
Calibre de cable	30-12 AWG
Tensión (V)	500
Corriente (A)	24

Clema Portafusible

s/LED	1763940000

Modelo	WSI 2.5/SI
Calibre de cable	30-12 AWG
Tensión (V)	400
Corriente (A)	6.3
10-36 VUC, c/LED	1763950000
30-70 VUC, c/LED	1763960000
60-150 VUC, c/LED	1763970000
140-250 VUC, c/LED	1763980000

Termopar

(Nicr-Ni) Tipo K	1024100000

Modelo	WDU 2.5/TC
Tensión (V)	30-12 AWG
Corriente (A)	10.2/60/50.5
(Cu-CuNi) Tipo T	1024200000
(Fe-CuNi) Tipo J	1024300000
(Pt Rh) Tipo SR	1024400000
(Pt Rh) Tipo B	1033700000
(NiCr-CuNi) Tipo E	1033300000
(NiSil-Nicrosil) Tipo N	1041500000

Cartuchos Portafusibles para WTR 2.5

s/LED	7921560000


Modelo	WDU 2.5/TC
10-36 VUC, c/LED	7921570000
30-70 VUC, c/LED	7921580000
60-150 VUC, c/LED	7921590000
140-250 VUC, c/LED	7921600000

Accesorios
disponibles en:


Color Beige
Color Azul
Color p/ clema de tierra
Tapa / Separador
Conexiones transversales WQV/ZQV

Código	1878560000

Modelo	Best/D
Datos	Portadiodo 1N4007 para PDL 4

Modelo	TNST
Datos	Cuchilla seccionadora para PDL 4
Código	1833090000
